DMX通道表值
|
Channel Mode(通道模式)
|
Function(功能)
|
|
Standard(标准)
|
Vector(矢量)
|
|
CH1
|
CH1
|
Cyan Color Wheel
|
青色
|
|
CH2
|
CH2
|
Magenta Color Wheel
|
品红
|
|
CH 3
|
CH 3
|
Yellow Color Wheel
|
黄色
|
|
CH 4
|
CH 4
|
Color 1
|
颜色盘1
|
|
CH 5
|
CH 5
|
Color 2
|
颜色盘2
|
|
CH 6
|
CH 6
|
Color 3
|
颜色盘 3
|
|
CH 7
|
CH 7
|
Stopper/Strobe
|
频闪
|
|
CH 8
|
CH 8
|
Dimmer
|
调光
|
|
CH 9
|
CH 9
|
Dimmer fine
|
调光微调
|
|
CH 10
|
CH 10
|
Static Gobo Change
|
固定图案转换
|
|
CH 11
|
CH 11
|
Rotating Gobo Select
|
旋转图案选择
|
|
CH 12
|
CH 12
|
Gobo Rotation
|
图案旋转
|
|
CH 13
|
CH 13
|
Fine gobo rotation
|
图案旋转微调
|
|
CH 14
|
CH 14
|
Prism insertion
|
棱镜嵌入
|
|
CH 15
|
CH 15
|
Prism Rotation
|
棱镜旋转
|
|
CH 16
|
CH 16
|
Frost
|
雾化
|
|
CH 17
|
CH 17
|
Focus
|
聚焦
|
|
CH 18
|
CH 18
|
Pan
|
X轴
|
|
CH 19
|
CH 19
|
Fine Pan
|
X轴微调
|
|
CH 20
|
CH 20
|
Tilt
|
Y轴
|
|
CH 21
|
CH 21
|
Fine Tilt
|
Y轴微调
|
|
CH 22
|
CH 22
|
Function
|
功能
|
|
CH 23
|
CH 23
|
Reset
|
复位
|
|
CH 24
|
CH 24
|
Lamp control
|
灯泡控制
|
|
|
CH 25
|
Pan- Tilt Time
|
X/Y轴模式
|
|
|
CH 26
|
Color Time
|
颜色速度
|
|
|
CH 27
|
Beam time
|
光束速度
|
|
|
CH 28
|
Gobo time
|
图案速度
|
ML-1506 技术参数
电源:115/230V，50/60Hz
输入功率:700VA 230V 50Hz
总流明输出:最大24000
光源:440W 放电式灯泡
• 类型：OSRAM SIRIUS HRI® 440W
• 色温：7,500K
• 寿命：1,500小时
• 光通量：24,000lm

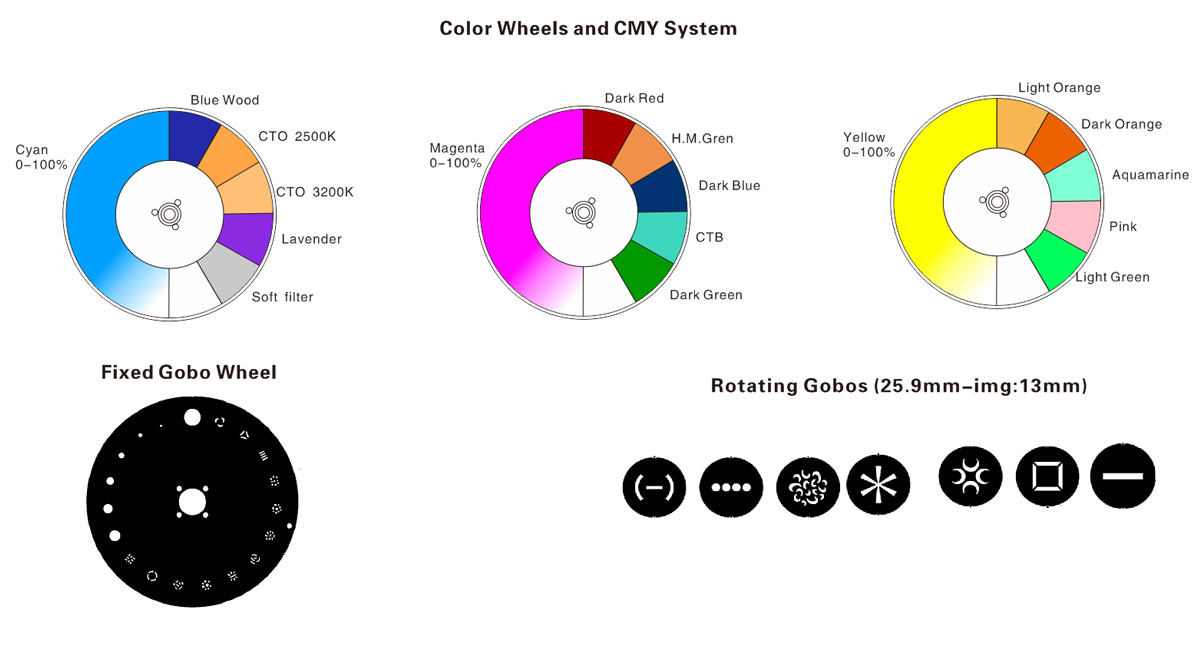

颜色系统:
CMY颜色系统基于三种渐退色盘；11个颜色滤光器；
两个CTO滤光器（3,200K和2,500K）+ 1个CTB滤光器；
电机:15个步进电机，微调控制 全由微调处理器控制；
通道:国际标准DMX512通道，24/28 控制通道
安全设备:两级过热保护断路器；自动切断电源以防过热或散热系统操作失败；
散热系统:多点温度探测部件+只超静音滚珠轴承风扇，根据灯泡工作状态，温度状态自动调速。灯泡系统有意外过热保护 光学:前镜头直径 170mm;0-4°的电
子调焦电子式聚焦
效果部分
两个图案盘
固定图案盘：18种固定金属图案
（包括六个逐渐减小的光速孔）
旋转图案盘：7种双色，可索引可变换的旋转图
案可选择的图案抖动功能
旋转八棱镜
0°到100°机动调光
机动频闪和速度可调的频闪效果
控制和程序
24/28DMX通道
DMX信号：USITT DMX512
显示：蓝白液晶显示屏
X/Y轴分辨率：16 bit
图案索引分辨率：16 bit
聚焦索引分辨率：8 bit
调光分辨率：16 bit
DMX信号连：接5芯XLR输入和输出
IP等级: IP 20
净重: 28.73 kg
